máquina de corte hidráulica (QC12Y 16X4000)

máquina de corte

Descrición do produto


A. Construción Exterior
1. Usando a análise de UG (análise de elementos finitos), Optimice a dignidade a través do asistente da computadora.
2 Toda a máquina está en estrutura soldada con chapa, con estrés interno eliminado pola tecnoloxía de envellecemento da vibración, alta resistencia e boa rixidez da máquina.
3 ... Tapón mecánico en cilindro de aceite, típico de alta precisión de retroalimentación para posición de bloque de deslizamiento, operación precisa e estable, bo rendemento de sincronización e alta repetición de precisión de posicionamento de bloque deslizante.
4. Con habilidade de Alemaña para evitar a reacción interna.
5. Todo o cadro elimina a ferruxe por papel de area, con antioxidante.

B.feature ou característica.

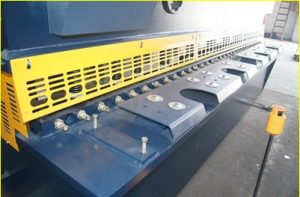

1. Asistente de ferramentas Configurado na táboa de traballo, facilita o axuste de ferramentas

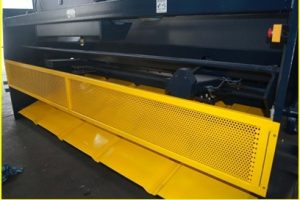

2. O soporte do material rodante facilita a operación
3. Indicación por indicador é fornecido para o axuste de compensación de láminas, para un axuste práctico e inmediato.
4. A adopción da lámina de corte de catro laterais prolonga a vida útil da lámina.
5. O dispositivo de aliñamento con dispositivo de iluminación e control para o trazo de cisallamento está configurado, cun axuste práctico e inmediato.
6. O tapón traseiro está equipado con axustes eléctricos e dispositivos de axuste manual e hai un dispositivo de visualización dixital dispoñible para mostrar o tamaño do tapón e os tempos de corte.

C. Sistema hidráulico
1.O bloque de válvulas integradas hidráulicas avanzadas está empregado e a conexión de tubería minimízase nunha estrutura compacta, típica de excelente rixidez e estabilidade.
2. Sistema de material de forro: vexa o manual de operacións

D. Sistema de control eléctrico
1. O compoñente e material eléctrico cumpren co estándar internacional, seguro e de longa duración.
2, A máquina está con AC380V, 50HZ eo circuíto de control é con AC220V. 24V para control de Backguage, 6V para indicación Luz, 24V para outro compoñente. (De acordo cos cambios dos requisitos do cliente)

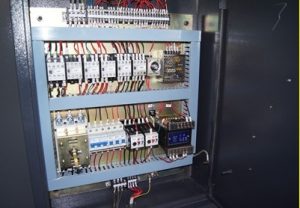

3. Caixa eléctrica no lado esquerdo. Os botóns operados están na táboa do botón da máquina. O interruptor eléctrico, as luces indicadoras están no caso eléctrico.

E. Fronte. Retorno
1.Frontgauge: Configuración sobre a mesa, con indicador, adaptador de tapón.
2.Backguage: Configuración do conxunto de ferramentas, swing con conxunto de ferramentas avanzadas, accionado por motor eléctrico de 0.55KW. O tapón traseiro está equipado con axustes eléctricos e dispositivos de axuste manual e hai un dispositivo de visualización dixital dispoñible para mostrar o tamaño do tapón e os tempos de corte.

F.Partes da lista de subministración

Non.NomeUnidade
1Máx. espesor da tarxetamm16
2Máx. ancho da tarxetamm4000
3Resistencia á tensiónN / m2 m2450
4Ángulo de corte2 ° 30 '
5Distancia polomm4265
6Rango máximo de calibre traseiromm750
7Tempos de ictusveces / min8
8Lonxitude da follamm4100
9 Bomba de engrenaxesModeloNT2-G63F
10FluxoL / min63
11PresiónMPa31.5
12Motor principalKW22
